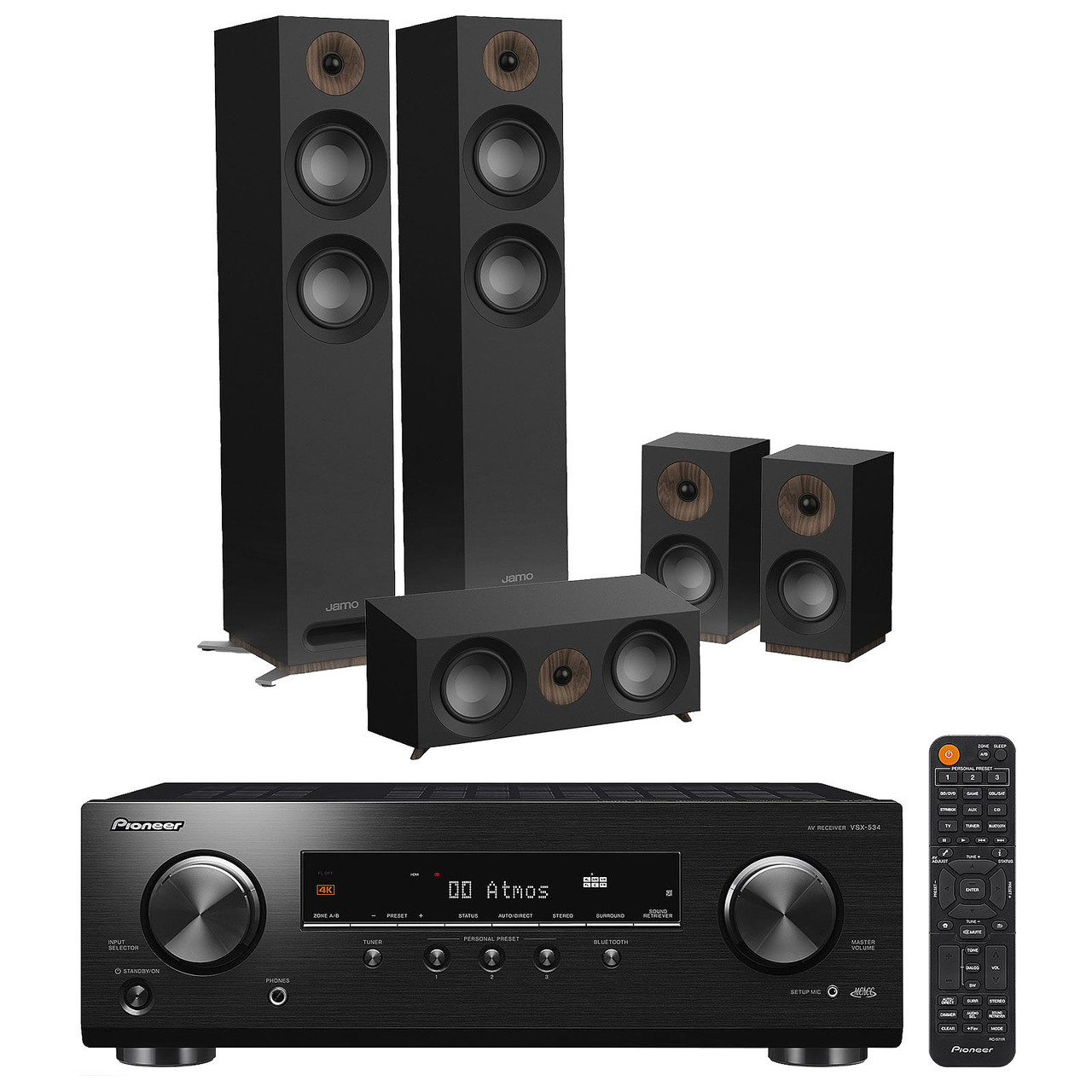

Комплект акустики Jamo S 807 HCS+ Pioneer VSX-534

Данська компанія, що святкує у 2018 році своє 50-річчя, починає постачання в нашу країну акустики новітнього покоління Studio 8. У складі лінійки 10 моделей: три підлогові (S 809, S 807 і S 805), дві поличні (S 803 і S 801), дві АС центрального каналу (S 83 CEN і S 81 CEN), пара сабвуферів (S 810 SUB і S 808 SUB) і одна колонка для систем 3D Audio, сертифікована для Dolby Atmos (S 8 ATM).

Для домашньої акустики дизайн, звичайно, важливий, але є й такі речі, як технічні характеристики, зрештою визначальні особливості звучання. Jamo створює гучномовці вже понад 50 років, тому має всі технології та досвід, необхідні для отримання максимально привабливого співвідношення ціни та якості. Подивімося, як ці навички використовувалися під час проєктування нової лінійки Jamo Studio 8.

Виробник не вказує, на скільки частотних смуг розділений робочий діапазон моделі Jamo S 807, але це й не так важливо. Відомо головне: басова ланка являє собою з 5-дюймового драйвера і ще один, такого ж калібру, озвучує середні частоти. Усі два дифузори мають структуру сендвіча, що складається з двох шарів алюмінієвої фольги з демпфувальним прошарком із синтетичного поліволокна. Алюміній ідеальний матеріал — легкий і жорсткий, тому й застосовується в авіації, але тонкі мембрани схильні до резонансів, ось їх волокно та заспокоює. НЧ-оформлення — фазоінвертор, але не зовсім звичайний. По-перше, він щілинний, збільшеного перерізу, завдяки чому знижується швидкість повітряного потоку і, відповідно, ризик появи турбулентних призвуків на великій гучності. По-друге, порт виведений вперед, тому колонки можна поставити ближче до стіни й у такий спосіб заощадити місце.

Дюймовий твітер із тканинним куполом поміщений у короткий хвиляр — широку лійку ідеальної круглої форми, яка надає оптимальну діаграму спрямованості. Верхня межа робочого діапазону — 25 кГц. Корпуси виготовлені з ДВП середньої щільності та покриті вініловою плівкою, що імітує шпон натурального дерева, всього доступно три різні забарвлення. У нашому розпорядженні виявилася пара білого кольору. Акустичне оформлення — фазоінвертор, щілинний порт якого виведений на передню панель поблизу постаменту. Останній спирається на чотири плоскі металеві ніжки, на зворотному боці яких приклеєні полімерні прокладки.

Тепер про головне — патентовану конструкцію Dolby Atmos ready. У верхню площину корпусу врівень із поверхнею врізані чотири металеві втулки. Це установлювальні цвяхи для посадки додаткового елемента — модуля висотного каналу S 8 ATM, який завдяки скошеній верхній панелі працює завдяки відбиттю від стелі. У нього в донній частині є два короткі штирі, які під час саджання модуля входять до отвору та жорстко його фіксують. А головна фішка в тому, що звуковий сигнал до ATM підводиться через ті ж самі втулки, без жодного зовнішнього кабелю. Ресивер же під'єднується до клем на задній стінці Jamo S 807 — до однієї пари вихід для фронтального каналу, а до іншої — для висотного.

Єдине, що видає бюджетний клас цієї акустики — металеві хрестовини в основі, що забезпечують стійкість колонок. Але й це не проблема — їх можна зняти, а в отвори, щовільні отвори вкрутити шипи.

Характеристики Jamo S 807

Частотна характеристика, Гц — 42 — 26 000 (за рівнем ± 3 дБ)
Число смуг — 2 (НЧ/CЧ — 2 x 12,7 см, ВЧ — 2,5 см, м'який купол), частота розділу кросовера 2 кГц
Акустичне оформлення — фазоінвертор
Опір, Ом — 8
Чутливість, дБ — 90 (2.83V @ 1m)
Потужність, Вт — 100 (тривала)/200 (пікова)
Габарити однієї колонки, см — 91,5 x 19,1 x 25,2



Нова полична акустика Jamo S 801 стала ще одним елементом серії Studio 8 данського бренда Jamo. За даними компанії, за порівняно невеликих розмірів (висота менш ніж 30 см) системи зуміють потішити масштабним звучанням і навіть із басом — зазначена нижня межа 76 Гц. Новинка ґрунтується на розробках і технологіях серії Studio 8, отримавши міцний кабінет з MDF з спрямованим назад овальним портом фазоінвертора.

В акустичних системах Jamo S 801 встановлені 1-дюймові твітери з м'яким куполом, доповнені технологією WaveGuide для поліпшення динаміки та якості звуку. Драйвери СЧ/НЧ отримали алюміновані дифузори з поліфібри. Ткані грилі на каркасах кріпляться невидимими магнітами.


Під час проєктування домашнього кінозала рекомендується складати систему навколишнього звучання з акустики, створеної на базі ідентичних або близьких за характеристиками та використовуваним матеріалами динамічних головок. Завдяки такому підходу вдається домогтися монолітності навколишнього звукового поля, що дуже великий ступінь впливає на ті враження, які отримають глядачі від перегляду фільму з багатоканальним саундтреком. І навпаки, магія може бути пошкоджена, якщо, наприклад, проїжджає перед вами з правого боку екрана на ліву багатотонну вантажівку раптом посередині шляху перетвориться на газонокосарку. Особливо важливо, щоб усі колонки обладнувалися однаковими високочастотними випромінювачами, оскільки саме в високочастотній частині звукового діапазону людський слух розрізняє найменші відмінності в характері подавання матеріалу.

Характеристики Jamo S 801

Частотна характеристика, Гц — 76 — 26 000 (за рівнем ± 3 дБ)
Число смуг — 2 (НЧ/CЧ — 10,2 см, ВЧ — 2,5 см, м'який купол), частота розділу кросовера 2 кГц
Акустичне оформлення — фазоінвертор
Опір, Ом — 8
Чутливість, дБ — 85 (2.83V @ 1m)
Потужність, Вт — 60 (тривала)/120 (пікова)
Габарити однієї колонки, см — 28,5 x 15,6 x 16,3

Pioneer VSX-534 — молодший представник нового покоління ресиверів Pioneer VSX, які отримали цифру чотири в кінці позначення моделі. За дизайном Pioneer VSX-534 — класичний хай-файний компонент, доступний виключно в чорному оздобленні. Для сучасного ресивера він досить невисокий — 14,8 см, що, до речі, майже на два сантиметри нижче його попередника. Отже, перед нами AV-ресивер, побудований за класичною п'ятиканальною схемою. Останнім часом вона швидко стає ознакою апаратури початкового класу. Причина зрозуміла: навіть для апаратури середнього рівня верхні звукові канали сьогодні, як то кажуть, must have. До тонкощів імерсивного звуку ми щевернемося, а поки проведемо зовнішній огляд нашого випробуваного.


Чорний матовий фасад прикрашений двома великими барабанами селектора входів і регулятора гучності. Одним словом, оформлення найміцніше. Втім, зовнішні натяки на прогресивну схемотехніку теж є. По-перше, на дисплеї з'явився великий індикатор «4К», що позначає роботу з сигналами надвисокої роздільної здатності, а по-друге, поруч із кнопками є наклейка з перерахунком ключових просунутих функцій. пізнавальна, що деякі так і залишають такі шильдіки фарбуватися на передній панелі.

І наличник, і регулювальні ручки, звичайно ж, пластикові, проте якість їх формування бездоганна. Хіба що в разі спроби повернути чималий барабан тактильно відчувається його легкість і пустунність. Але там, де метал дійсно потрібен, він є. Наприклад, з нього виготовлені роз'єми навушників і калібрувального мікрофона. Поглянувши на задню панель, я в перший момент трохи поспішив: гвинтових клем для під'єднання АС там виявилося лише дві пари. Але наступної секунди все стало на свої місця. Всі п'ять акустичних терміналів на місці, просто центральна та сурраунд-колонки комутуються за допомогою пружинних затискачів. На мою думку, з огляду на цінову категорію, нічого неправильного в такому рішенні немає. Адже дуже малоймовірно, що хтось із потенційних покупців VSX-534 під'єднуватиме до нього тилові колонки дротом товщиною півтора «квадратів».

Зате виходів на сабвуфер виявилися аж два. Але як пізніше з'явилося, сигнал на обидва виводиться той самий, а тому напис «5.2 Channels» на вищезгаданій наклейці не означає вміння декодувати два роздільні LFE-канали. Уважно треба поставитися й до сусідньої пари тюльпанів, промаркованих як «Zone B». Формано жодного підвоювання в цьому позначенні немає, з тією лише застереженням, що в «Зону Б» буде відправлений той самий сигнал, який у цей момент відтворюється на фронтальних каналах Зони А. Тобто перед нами типовий вихід попереднього посилення — між іншим, штука для цієї цінової групи досить рідкісна та корисна. І не стільки для організації другої зони, скільки для якіснішого посилення основних каналів окремим потужником.

Щоправда, під час роботи на цей вихід звуковий тракт обов'язково перемикається в стерео, тож використовувати зовнішнє посилення в режимі домашнього кінотеатру не вийде. А ще в інструкції пропонується використовувати порти Zone B для під'єднання бездротових навушників. Логічне рішення, особливо якщо у вас завалялися якісні вуха з базовою станцією, що підтримує лінійний вхід. В інших терміналів жодних екзотичних особливостей не виявлено. Усі чотири входи й один вихід HDMI відповідають стандарту 2.0, тобто здатні працювати з відеосигналом аж до 4096х2160р/60 Гц/12 біт (у форматі YCbCr 4:2:0). Приємно, що поруч із конекторами HDMI виявився і роз'єм живлення USB, а отже, жодних проблем із під'єднанням донглів на кшталт Chromecast не передбачено.

З початком ходових випробувань одна особливість портів HDMI все ж проявилася. Річ у тім, що за замовчуванням вони працюють у режимі версії 1.4, а отже, не пропускають сигнали 4К HDR під час кадрової частоти понад 30 Гц. І це правильно, оскільки високошвидкісний цифровий потік на старій апаратурі або поганих дротах може призвести до непередбачуваних проблем. Як подолати це обмеження, докладно описано в окремому листочку, вкладеному в коробку. До речі, повної інструкції з експлуатації там не виявлено, і, судячи з усього, вона існує тільки в електронному вигляді. Уж не знаю, може, для когось це й проблема, але я давно зберігаю мануали до всієї домашньої техніки в хмарі — це куди зручніше, ніж тиснути в їхніх пошуках по полицях і ящиках.

Щодо вхідних сигналів, то VSX-534 здатний прозоро комутувати потоки Ultra HD у HDR10 або HLG, а також приймати Dolby Vision. У якому форматі він перетворюється на виході, офіційно не повідомляється, і не дивуйтеся, якщо його повне пропускання буде анонсоване разом з одним із майбутніх оновлень прошивки. Підвищувати роздільну здатність вхідного потоку до 4К наш герой теж вміє, проте я міг би довірити цю роботу самому телевізору або проєктору. Вони краще знають, як правильно адаптувати картинку для власної матриці — перевірено.

Тепер про звук. На той же шильдику вказана потужність 150 Вт на канал, але цей показник отриманий під час роботи єдиного каналу на сигналі 1 кГц і за спотворень 10%. Реалістичніше значення знайшлося в документації — 80 Вт/канал (2 канали, 8 Ом, 20 Гц — 20 кГц, THD <0,08%). Аудіосигнал може подаватися на ресивер за допомогою аналогових лінійних входів або S/PDIF (оптика або коаксіал). Функціоналом зовнішнього USB-ЦАПа апарат не наділений — за ранком не належить. Зате Bluetooth на місці, його модуль підтримує кодеки SBC і AAC. Гірко, що обійшлося без aptX — з огляду на те, що немає мережевих застосунків у найресивері, смартфони для прослуховування музики до нього під'єднуватимуть досить часто.

За HDMI апарат може приймати практично будь-які формати навколишнього звучання, а ось як він їх інтерпретуватиме, істотно залежить від розташування акустичних систем. Наприклад, якщо в кімнаті встановлені стельові колонки (або АС, які працюють на відбиття), то можливий режим 3.1.2, у якому глядачі отримують два повноцінні канали Atmos — правда, ціною відсутності тилового оточення. Якщо ж така жертву здасться надто радикальною, на допомогу прийде режим Dolby Atmos Height Virtualizer. У ньому звукова інформація верхніх каналів розподіляється між передніми, задніми та центральною колонкою так, щоб, наскільки можливо, розширити вертикальну складову звукову сцени.


Про роботу віртуалузеракажу таке: простору над головою дійсно стає трохи більше, і якщо ви аж ніяк не можете використовувати верхні або відбиваючі спікери, то це однозначно краще, ніж нічого. Але якщо ви чекаєте від фільму реалістичного просторового позиціювання, краще піднятися по модельній лінійці на кілька ступенів вгору. Не забудьте водночас, що в російськомовних доріжках голлівудських фільмів жодного Atmos нам не світить у принципі.

Однак повертаючись до VSX-534, можна констатувати, що він надає такі можливості для побудови віртуального простору, які власникам п'ятиканальних систем ще кілька-трійку років тому просто не знизилися. До речі, не останню роль тут відіграє система автокалібрування MCACC. Вона, серед іншого, навіть дає змогу підлаштовувати фазу випромінювання сабвуфера. Якщо говорити про звучання підсилювального тракту загалом, то для свого класу воно виявилося на подив динамічним і деталізованим. Не дарма розробники побудували цифровий тракт на цілком пристойному ЦАПі Velvet Sound AK4438 від Asahi Kasei Microdevices. Мікродинаміка високих частот і лінійність вокального діапазону не претендують на аудіофільські висоти, але в межах бюджетного домашнього кінотеатру цей ресивер здатний на головне — вичавити абсолютний максимум навіть із найбільш незайвої акустичної конфігурації. З іншого боку, він здатний повноцінно працювати у зв'язці з найсучаснішими джерелами та системами зображення.

Характеристики Pioneer VSX-534

Кількість каналів 5.2
Вихідна потужність 135 Вт на канал (6 Ом, 1 кГц, 1 Channel Driven, IEC)
Вхідна чутливість/імпеданс 200 мВ/47 кОм
Тюнер FM 87,5 МГц — 108 МГц
Тюнер AM 522 кГц — 1611 кГц; 530 кГц — 1710 кГц
Число пресетів пам'яті 40
Вбудовані декодери (основні) Dolby Atmos, DTS: X, Dolby Pro Logic IIz, Dolby Digital Plus, DTS-HD High Resolution Audio, DTS-HD Express, Dolby TrueHD, DTS-HD Master Audio, Dolbyight Heirtalizer і DTS VirtuX:
Процесори Dolby Surround, DTS Neural:X
Система автокалібрування MCACC
DSP-процесор 32 біти
Покращувач для стиснених музичних файлів є
Підтримка Bluetooth версія 4.1
Режим Direct Mode є
Незалежне регулювання частоти кросовера для кожного каналу 40/50/60/70/80/90/100/120/150/200 Гц
Входи 4 HDMI входів 2.0 з підтримкою 4K/60 Гц, HDCP 2.2/HDR10/Dolby Vision, Phono, 3 лінійних (RCA), 1 коаксіальний, 1 оптичний, USB-порт (живлення)
Виходи HDMI 2.0 з підтримкою 4K/60 Гц, HDCP 2.2/HDR10, лінійний (для зони 2), 2 виходи на сабвуфери, 6,3 мм гніздо для навушників
Міцна комутація мініджек для калібрувального мікрофона, гнізда для антен AM і FM,
Вихідні термінали для АС 2 пар гвинтових клем і 3 пари пружинних клем
Блок живлення сильноточний трансформатор
Споживана потужність 465 Вт, у режимі standby: 0,15 Вт
Габарити (ШхВхГ) 435x148x321 мм
Вага 8 кг
