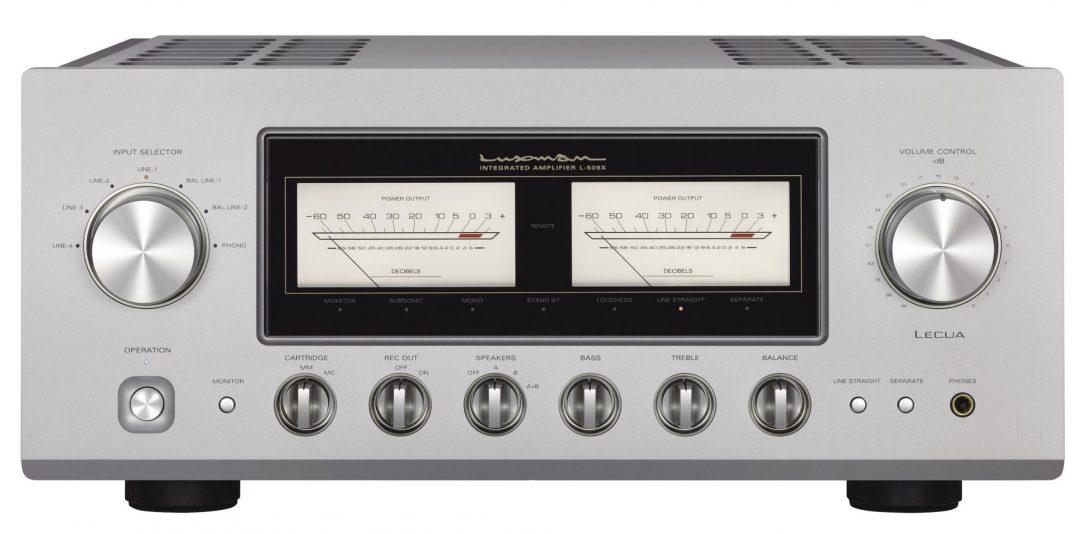

Інтегровальні підсилювач Luxman L-509X

Флагманська модель Luxman L-509X, що запозичив багато технічних рішень у передпідсилювача C-900u та віконців M-700u, M-900u, являє собою кульмінацію розвитку цього проєкту. Компанія постаралася забезпечити максимальну універсальність цього інтегрованого підсилювача: секції передпідсилювача та підсилювача потужності можна розділити натисканням однієї кнопки. До нього можна приєднати дві пари АС і або перемикатися між ними, або слухати їх одночасно. Заглянувши всередину, неможливо не оцінити якість конструкції. Всі схеми мають дуже акуратний вигляд. Вражає високу якість не тільки комплектуючих, але навіть матеріалу, з якого виготовлена плата. Очевидно, що на цьому в Luxman не ощадили.

В апараті залучена схема негативного зворотного зв'язку ODNF четвертого покоління, яка призначена для усунення спотворень. Завдяки ODNF 4.0 також збільшується швидкість наростання вихідного сигналу та забезпечується широкий частотний діапазон. У вихідній секції використовується трикаскадна схема на транзистрах Дарлінгтону та чотири паралельні двотактні контури посилення, а в попередній секції застосовується дискретний буферний контур (так само, як у C-900u). Завдяки таким технологіям вдається зменшити імпеданс, підвищити показник співвідношення сигнал/шум і забезпечити чистоту саунда. Блок живлення обладнаний великим трансформатором потужністю 600 ВА та вісьмома конденсаторами великої ємності. В підсумку підсилювач здатний видати 120 Вт на канал (8 Ом) і 220 Вт за 4 Ом.

На окрему увагу заслуговує схема 88-крокового регулятора гучності LECUA1000 (аналог атенюатора в моделі С-900u) з максимально скороченими шляхами проходження сигналу. Стійка до вібрацій плата регулятора забезпечує чудову якість звучання на будь-якій гучності. У Luxman L-509X використовуються висококласні реле з низьким опором, а на виході встановлені чотири пари гвинтових клем. Апарат має великий демпінг-фактор і здатний впоратися з будь-якими акустичними системами. У ланцюгах встановлені комплектуючі преміумкласу, а самі друковані плати мають стійкість до зламів і мають позолочені контактні доріжки з плавними кутами, що сприяє проходженню сигналу за найкоротшим маршрутом.

Флагман виготовлений в елегантному ретро-дизайні зі стрілочними VU-індикаторами, які отримали білу LED-підсвітку, що виділяє цей підсилювач серед своїх побратимів по серії із синьою та жовтою ілюмінацією. Модель має вбудований MM/MC-лікокоректор. На борту є пара XLR-входів і набір лінійних входів RCA, один із яких виготовлений зі спеціального сплаву, що має провідність міді та зносостійкість латуні. Є петля записування-моніторингу та вихід Pre Out, є прямий доступ до кінцевої секції Main In.

Якість виготовлення чудово. L-509X важить майже 30 кілограмів і має винятково міцний вигляд. Конструкція й обробка бездоганні та могли б прикрасити підсилювач набагато вищої цінової категорії. Регулятори добре демпфовані та вирізняються приємною точністю в роботі. Пульт дистанційного керування зручно лежить у руці, але розташування кнопок здається трохи незвичайним. Більшість виробників High-End-апаратури приділяють пультам мінімум уваги; але цей екземпляр досить непоганий. Загалом, попри високу ціну, підсилювач Luxman безумовно вартий своїх грошей — і навіть більше.

Характеристики Luxman L-509x

Вихідна потужність 2 х 120 Вт (8 Ом); 2 х 220 Вт (4 Ом)
Вхідна чутливість/імпеданс 180 мВ/47 кОм (лінійний RCA), 180 мВ/55 кОм (лінійний XLR), 1,1 В/47 кОм (вхід часткової секції Main In), 2,5 мВ/47 кОм (MM-фонококоректор), 0,3 мВ/100 Ом (MC-фонокоректор)
Вихідна напруга 1 В (Pre Out), 180 мВ (вихід для запису Rec Out)
Діапазон частот лінійний вхід: 20 Гц - 100 кГц (- 3 дБ), фонокоректор: 20 Гц - 20 кГц (± 0,5 дБ)
Коефіцієнт гармонік менш ніж 0,007% (1 кГц, 8 Ом), менш ніж 0,06% (20 Гц – 20 кГц, 8 Ом)
Співвідношення сигнал/шум 105 дБ (лінійний вхід), 91 дБ (MM-фонокоректор), 75 дБ (MC-лікокоректор)
Атенюатор гучності нова версія LECUA1000
Контур зворотного зв'язку ODNF 4.0 (Only Distortion Negative Feedback)
Вихідна секція паралельне двотактне посилення з використанням біполярних транзисторів
Коефіцієнт демпфіювання 370
Регулювання тембрів ВЧ: ± 8 дБ (10 кГц), НЧ: ± 8 дБ (100 Гц)
Можливість обходу темброблока та регулятора балансу є, кнопка Line Straight
Входи 2 балансних XLR (з перемикачами для інвертування фази сигналу), 4 лінійних RCA (пара роз'ємів Line-1 виготовлена з особливого сплаву на основі міді), роз'єми MM/MC-фонокоригатора (RCA), Monitor (RCA) для контролю запису, Main In (RCA) для прямого доступу до кінцевої секції
Виходи 6,3 мм для навушників, RCA для запису, Pre Out (RCA)
Міцна комутація заземлювальна клема
Тонкомпенсація є
Матеріал корпусу сталь, алюміній
Блок живлення масивний силовий трансформатор із Ш-подібними пластинами осердя потужністю 600 ВА, 8 буферних згладжувальних конденсаторів місткістю по 10000 мкФ кожен (по 4 шт. на канал)
Вихід на АС 4 пари високоякісних гвинтових клем
Пульт дистанційного керування RA-17A в алюмінієвому корпусі, підходить для керування CD-програвачем Luxman
Споживана потужність 380 Вт, 150 Вт (за відсутності сигналу), 0,5 Вт (standby)
Антивібраційні ніжки є
Габарити (ШхВхГ) 440x193x463 мм
Вага 29,3 кг
