TEAC AX-505 — Інтегральний підсилювач

Компактний інтегральний підсилювач TEAC AX-505 прийшов на заміну підсилювача AX-501 і по суті нічим від нього не відрізняється, за винятком збільшеної вихідної потужності. TEAC AX-505 має дуже приємний дизайн і досить серйозну електронну начинку. В апараті використовуються високоякісні підсилювачі - Hypex Ncore класу D (спеціально налаштований для TEAC) з номінальною потужністю 70 Вт + 70 Вт (8 Ом, 1 кГц, THD 0,8%). Крім чудової якості звуку, такі підсилювачі вирізняються високою економністю і споживають лише 68 Вт під час роботи на максимальній вихідний потужності, і 0,5 Вт у режимі Stand-by.

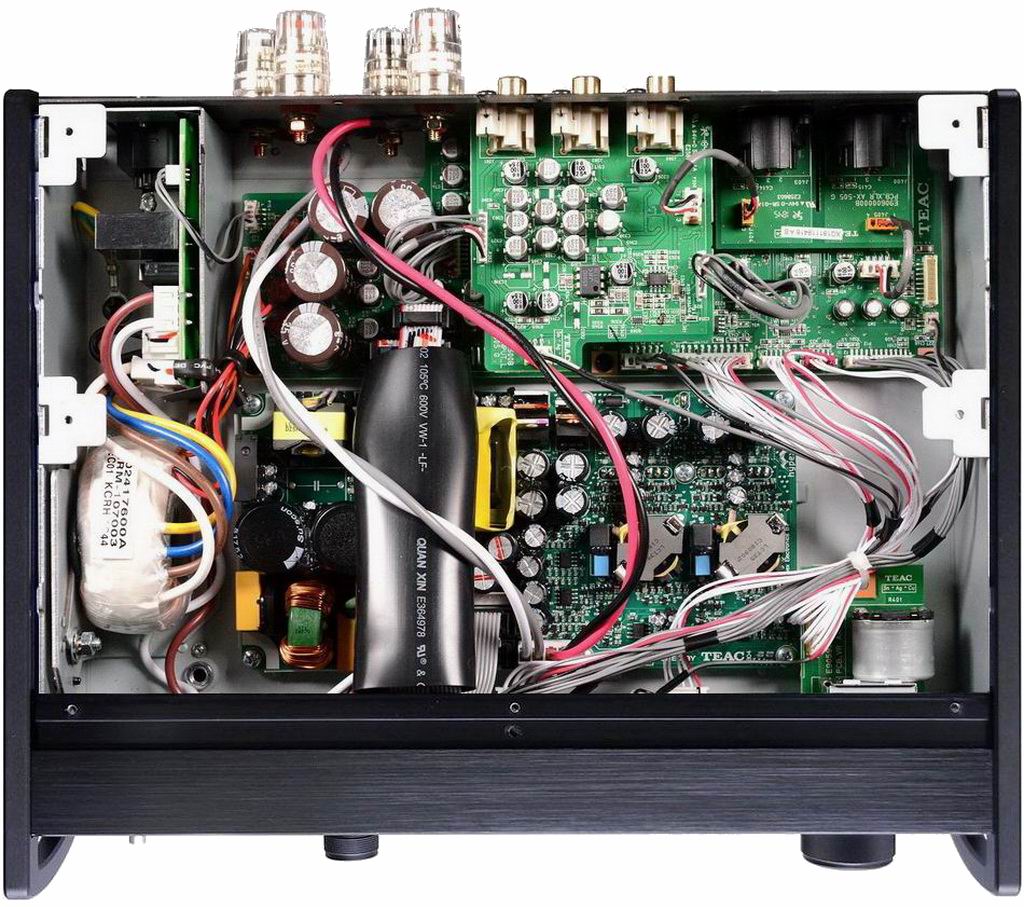

Тому апарат не має внутрішньої примусової системи охолодження, що робить його абсолютно безшумним у роботі. Секція містить захист від стрибків струму, перенапруги та перегрівання. У пристрої використовується тороїдальний силовий трансформатор, покликаний поліпшити здатність джерела живлення протистояти коливанням потужності. Крім того, силова частина містить бар'єрні діоди Шоттки для підвищення ефективності та зменшення кількості тепла, що виділяється.

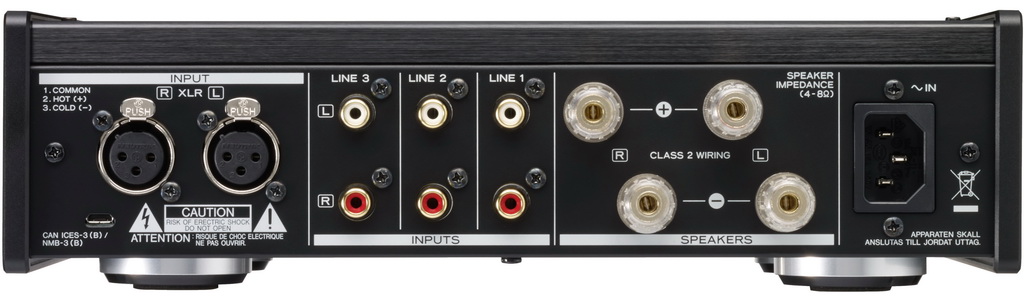

Ще однією цікавою особливістю підсилювача TEAC AX-505 є наявність балансних входів. Цей тип з'єднання стає дедалі популярнішим у сучасній Hi-Fi-техніці та таких виходів обладнуються навіть USB-ЦАП середнього класу. Передпідсилювач у цій моделі є повністю балансним, що дає змогу повною мірою реалізувати потенціал цього типу з'єднання. Крім балансного, апарат має три небалансних входи для під'єднання лінійних джерел сигналу, а також вихід для стереотелефонів. Останній побудований за схемою CCLC (без роздільних конденсаторів), що забезпечує лінійну частотну характеристику та широкий динамічний діапазон звуку для моделей навушників із будь-яким стандартним імпедансом. Для під'єднання АС призначені солідні гвинтові клеми, контактні поверхні всіх роз'ємів позолочені.

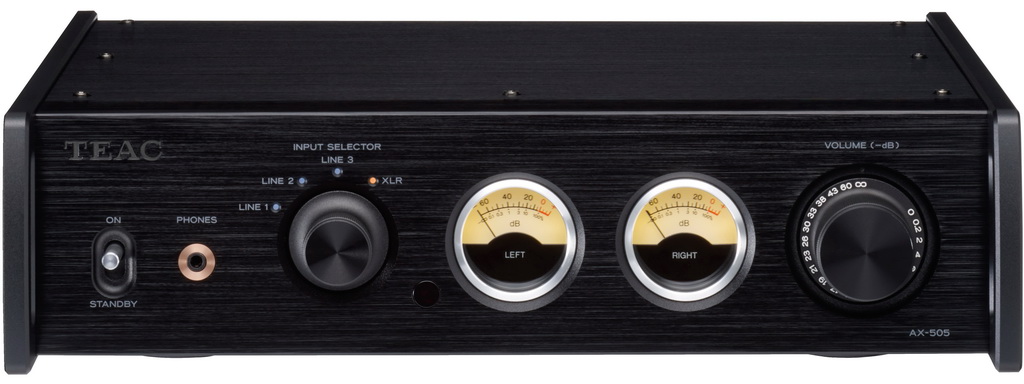

TEAC AX-505 побудований за балансною схемою по всьому тракту відтворення. Модель отримала алюмінієвий корпус з алюмінієвими ручками та великими позолоченими гвинтовими клемами для акустичного кабелю. Стрілкові індикатори рівня обладнані чотириступеневою схемою димування підсвітки. Модель отримала вбудований підсилювач для навушників із CCLC (фірмованої «безконденсаторної» схемотехнікою) і пульт ДК.

Характеристики TEAC AX-505

Вихідна потужність 2 х 115 Вт (4 Ом, 1 кГц, КНІ: 0,8%), 2 х 70 Вт (8 Ом, 1 кГц, КНІ: 0,8%)
Коефіцієнт гармонік 0,002% (1 кГц, 8 Ом, 12,5 Вт, JEITA)
Співвідношення сигнал/шум 110 дБ (8 Ом, 1 кГц)
Діапазон частот 10 Гц — 50 кГц (- 5 дБ, 8 Ом, 1 кГц, 1 Вт, JEITA)
Підсилювач для навушників потужність: 2 х 360 мВт (32 Ом, КНІ: 10%, JEITA), коефіцієнт гармонік: 0,003%, сигнал/шум: 115 дБ, діапазон частот: 5 Гц — 150 кГц
Вхідна напруга 3 В (XLR), 2,5 В (RCA)
Виходи 3,5 мм балансний мініджек для навушників (4 контакти)
Входи 3 лінійних RCA, балансний XLR
Споживана потужність 110 Вт, standby: 0,1 Вт
Вихід на АС 2 пари гвинтових позолочених клем
Допустимий імпеданс АС 4-8 Ом
Пульт дистанційного керування RC-1332, універсальний
Габарити (ШхВхГ) 290x81x264 мм
Вага 4,2 кг
