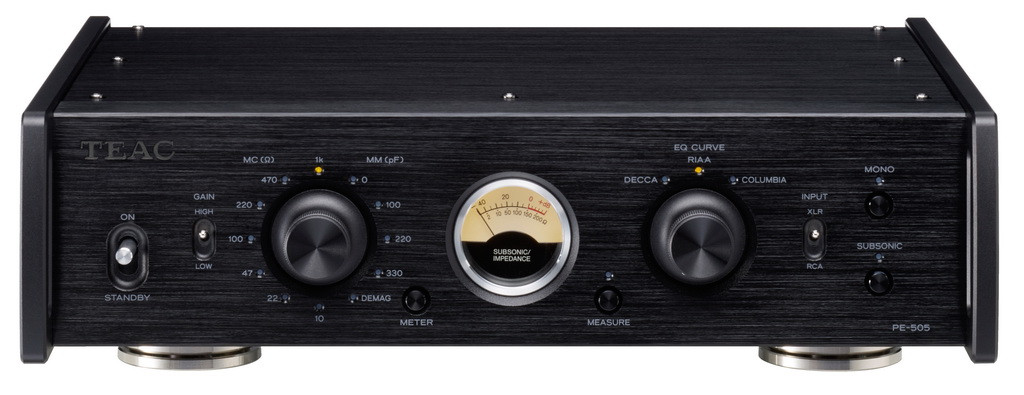

TEAC PE-505 — Фонококоректор

TEAC PE-505 — це передпідсилювач-лікокоректор з архітектурою типу «подвійне моно» і повністю балансною схемотехнікою входу/виходу, який підтримує балансний вхід від головок звукознімачів типу MC. Під час розроблення TEAC PE-505 інженери TEAC спиралися на весь досвід компанії в галузі технологій записування та відтворення аудіо, поставивши перед собою мету — гранично точно відтворити оригінальний задум виконавця і звукорежисера. TEAC PE-505 може посилити навіть найслабші сигнали, витягнуті картриджем, обробити їх без жодного забарвлення, а потім видати їхнім слухачам максимально близько до вихідного звучання музики.

У TEAC PE-505 реалізована прецизійна схема корекції за кривою RIAA, а також за версіями DECCA та COLUMBIA. На додаток до цього є можливість вибору навантажувальних резисторів для MC картриджів і ємнісних навантажень для MM-картриджів; що дає змогу власникам оптимізувати параметри під конкретний тип звукознімача та умови записування. Від підсилювача сигналу з головки звукознімача — до секції підсилювача-еквалайзера та секції буферного підсилювача в зворотному вихідному каскаді, TEAC PE-505 використовує повністю балансну схему у всіх каскадах, яка підсилює, еквалазує й підтримує чистоту навіть найслабших звукових сигналів, що вловлюються картриджем. Навіть небалансний сигнал на звичайному RCA-вході перетворюється на балансний для режиму диференціальної обробки відразу після вхідних роз'ємів. Поглинаючи помилки на балансному виході, схема еквалізації диференціального виходу забезпечує точніший сигнал. Диференціальна вихідна схема використовує перехресне порівняння «hot» і «cold» виходів один з одним. У результаті обидва сигнали екквалізуються для отримання чистого та природного аудіосигналу. Заново розроблена схема еквалізувального підсилювача з негативним зворотним зв'язком (NF-type) дає змогу досягти відхилення від кривої RIAA не більш ніж ±0.05 дБ (20Гц — 20 кГц).

TEAC PE-505 дає змогу забезпечити співвідношення сигнал/шум 106 дБ на вході RCA*1, і 86 дБ на вході XLR*2, тоді як величина залишкового шуму не перевищує 10 мкВ для MM і 85 мкВ для MC — що є видатним результатом. Поряд із сучасною кривою RIAA, підтримуються також індивідуальні криві для монозасилання, створених студіями DECCA та COLUMBIA до твердження стандарту RIAA у 1955 році.

TEAC PE-505 обладнаний можливістю вибору місткісних навантажень для MM картриджів і навантажувальних резисторів для MC картриджів. Крім того, функція вимірювання імпедансу навантаження дає власнику змогу вибрати відповідний навантажувальний опір, натиснувши на кнопку MEASURE на середній панелі, і побачити загальну величину навантаження, включно з опором кабелю. Крім того, функція Subsonic показує наявність інфразвукових сигналів із частотою менш ніж 6 Гц на вході, а відповідний фільтр (17Гц, — 24 дБ/октаву) видаляє небажані частоти з чутного діапазону. Намагнічені осердя MC картриджів, а також підвищують трансформатори швидко розмагнічуються лише за 30 секунд під час відтворення вінілової пластинки в режимі DEMAG.

Характеристики TEAC PE-505

Повністю диференціальна схема від входу до виходу
Прецизійна схема корекції за кривою RIAA з похибкою менш ніж 0.05 дБ
Індивідуальні криві EQ для монопластівок і для записів із кривими EQ від DECCA і COLUMBIA
Балансний вхід для MC картриджів
Перемикний імпеданс MC картриджів (10, 22, 47, 100, 220, 470, 1 кОм)
Перемикне ємне навантаження для MM картриджів (0, 100, 220, 330pF)
Функція вимірювання імпедансу навантаження MC картриджів
Перемикне посилення для MM/MC (High/Low)
Виявлення інфразвуковий складник, фільтр (17Гц, – 24 дБ/oct.)
Функція MONO з мікшуванням лівого та правого каналів
3-позиційні точкові опори корпусу
Клемa заземлення GND
Спотворення THD: RCA вхід (MM): 0.002%, (MC): 0.02%, XLR-вхід (MC): 0.02% (Номн. вихід, 1 кГц, GAIN Low)
Залишковий шум (В): RCA вхід (MM): 10 мкВ, (MC): 65 мкВ, XLR вхід (MC): 85 мкВ, (вхід закорочений, GAIN low, IHF-A)
Співвідношення сигнал/шум: RCA вхід (MM): 106дБ, XLR-вхід (MC): 86 дБ, (вхід закорочений, GAIN Low, IHF-A)
Відхилення RIAA: ±0.05дБ, (20Гц - 20 кГц)
Поділ каналів: −90 дБ або вище (MM, 10 кГц, GAIN Low)
Посилення: GAIN LOW: RCA-вхід (MM): 34 дБ, (MC): 54 дБ, XLR-вхід (MC): 54дБ
GAIN HIGH: RCA вход (MM): 46дБ, (MC): 66дБ, XLR вход (MC): 66дБ
Інфразвуковий фільтр: 17Гц, — 24дБ/октаву
Секція входу Phono
Небалансний вхід: RCA (MC/MM сумісний) × 1 пара
Макс. вхідний рівень: 150mV (MM, THD 0.1%, GAIN Low), 16mV (MC, THD 0.1%, GAIN Low)
Вхідний імпеданс: MM: 47kΩ, імпеданс навантаження: 0, 100, 220, 330pF, MC: 10, 22, 47, 100, 220, 470, 1kΩ
Балансний вхід: XLR (тільки MC) × 1 пара
Макс. вхідний рівень: 16mV (MC, THD 0.1%, GAIN Low)
Вхідний імпеданс: MC: 10, 22, 47, 100, 220, 470, 1kΩ
Аналогова вихідна секція
Небалансний вихід: RCA × 1 пара
Номін. вихідний рівень: 2Vrms
Вихідний імпеданс: 63Ω
Балансний вихід: XLR × 1 пара
Номін. вихідний рівень: 4Vrms
Вихідний імпеданс: 126Ω
Живлення: Europe/Asia: AC 230V, 50/60Гц, US/Canada/Taiwan: AC 120V, 50/60Гц
Споживання: 14Вт
Розміри (W × H × D): 290 × 84.5 × 252.5 мм / 11.4" × 3.3" × 9.9", вага: 4.5 кг / 10.0 lbs.
