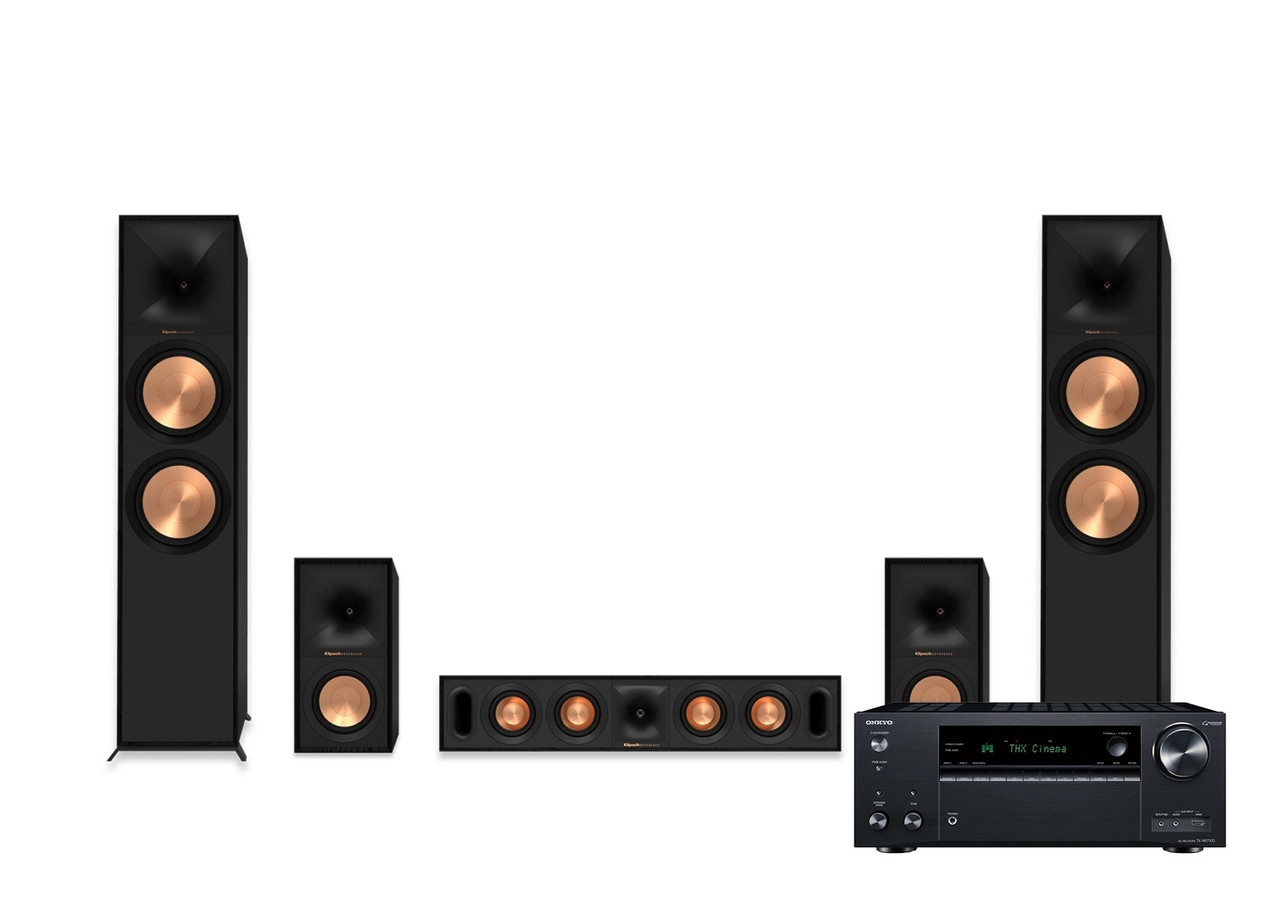

Комплект Onkyo TX-NR7100+ Klipsch R-800F 5.0 (R-800F+R-50M+R-30C)

AV-ресивер Onkyo TX-NR7100 являє собою урізану копію попередньої моделі ресивера Onkyo TX-RZ740, основні відмінності складаються в тому, що з нової моделі вилучили багатоканальний вихід на підсилювач потужності. Onkyo TX-NR7100 має дев'ятиканальну конфігурація й оптимізований для роботи в складі інстальованих AV-систем. Цей апарат пройшов сертифікацію THX, що гарантує високу якість звуку в домашніх кінотеатрах на його основі. AV-ресивер обладнаний найновішими технологіями для відтворення звуку з різних джерел і дуже зручний у використанні завдяки продуманій системі керування.

Onkyo TX-NR7100 має висококласну аудіосхому з використанням фірмової технології динамічного посилення (Dynamic Amplification), яка працює в розширеному діапазоні частот. Вихідні каскади підсилювачів змонтовані на алюмінієвих тепловідвідах із низькими показниками резонансу, а в блоці живлення AV-ресивера використовується замовлений трансформатор.

Onkyo TX-NR7100 обладнаний декодерами всіх поширених форматів навколишнього звуку, зокрема Dolby Atmos і DTS:X. На базі цієї моделі можливе побудова 3D-систем у конфігурації до 5.2.4 без використання зовнішніх підсилювачів. Також можна створити віртуальну систему об'ємного звуку та з використанням технологій Dolby Atmos Height Virtualizer, також передбачена коректна обробка IMAX контенту.


AV-ресивер обладнаний сімома HDMI-входами та двома виходами, які підтримують передавання відео 4K з технологіями Dolby Vision і HDR10. Сигнал із параметрами 1080p, що надходить на ці входи, може бути перетворений до роздільної здатності 4K. Входи HDMI з 1 по 3 і вихід Main/Sub підтримують 8K/60p (4: 2: 0/10-біт). AV-ресивер оснащен ЦАП з параметрами 32 біт/384 кГц, який забезпечує точне оброблення сигналу. Для додаткового усунення спотворень низькорівневого сигналу в AV-ресивері передбачена фірмова технологія VLSC.


Мережеві функції в Onkyo TX-NR7100 побудовані на базі SoC-модуля нового покоління, віддаленого від аудіосхем для усунення перехресних спотворень. AV-ресивер підтримує технології DTS Play-Fi, Chromecast і FlareConnect, що дає змогу використовувати його в складі відповідних мультирум-систем.

Під'єднання до мережі можливе через Ethernet або Wi-Fi, і Onkyo TX-NR7100 здатний відтворювати аудіофайли з параметрами 24 біт/129 кГц (PCM) і DTS 11,2 МГц. Для інтеграції в системи з зовнішнім керуванням в AV-ресивері є інтерфейси RS-232, Ethernet, а також керівний тригер і гніздо для зовнішнього ІЧ-датчика.

Характеристики Onkyo TX-NR7100

Кількість каналів посилення 9
Вихідна потужність 185 Вт на канал (6 Ом, 1 кГц, THD 1%, 1 канал працює)
Вхідна чутливість/імпеданс 200 мВ/82 кОм (лінійний вхід), 3,5 мВ/47 кОм (MM-вхід)
Коефіцієнт гармонік 0,08% (20 Гц – 20 кГц)
Співвідношення сигнал/шум 106 дБ (Line)
Імпеданс АС 4 — 16 Ом
Тюнер FM 87,5 МГц — 108 МГц
Тюнер AM 522 кГц — 1611 кГц
Вбудовані декодери (основні) Dolby Atmos, DTS: X, Dolby Digital Plus, DTS-HD High Resolution Audio, Dolby TrueHD, DTS-HD Master Audio
Система автокалібрування AccuEQ, AccuReflex
Підтримувані формати аудіофайлів (USB, Ethernet, Wi-Fi) MP3/WMA/AAC/FLAC 192/24, WAV 192/24, ALAC 96/24, DSD 2,8, DSD 5,6, DSD 11,2
Підтримка Bluetooth версія 4.1, сумісність з A2DP 1.2
Підтримка AirPlay є
Підтримка програми Onkyo для iPhone та Android є
Режим Direct є
Регулювання частоти кросовера є
Регулювання тембру +/- 10 дБ (НЧ, ВЧ)
Входи HDMI з 1 по 3 і вихід Main / Sub підтримують 8K / 60p (4: 2: 0/10-біт), інші з підтримкою 4K Ultra HD/60 Гц, HDR, Dolby Vision (1 на передній панелі), 1 оптичний, 1 коаксіальний, для MM-звукознімача, 6 лінійних, 2 композитні, 1 компонентний, USB для портативних носіїв
Виходи 2 HDMI (2.0), 2-канальний з процесора, 2 виходи на сабвуфери, виходи Line/Pre-Out на зони 2 і 3, компонентний, 6,3 мм гніздо для навушників
Виходи на АС 9 пар гвинтових клем
Міцна комутація Ethernet, гнізда для антен Wi-Fi (2) і AM і FM, RS-232, вихід 12-вольтового тригера, вхід ІЧ-датчика
Споживана потужність 760 Вт, 0,1 Вт у режимі Standby
Габарити (ШхВхГ) 435x177x379 мм
Вага — 10,8 кг

Підлогові акустичні системи Klipsch R-800F являють собою старшу модель у своїй серії. Ці колонки здатні повноцінно озвучити навіть велике приміщення і водночас зручні для розміщення в житловому інтер'єрі. Особливості цієї моделі ті ж, що й в іншої акустики оновленої серії Reference Base. Для зовнішнього оздоблення корпусу, який отримав додаткові внутрішні елементи жорсткості та демпфування, використовується чорна вінілова плівка під дерево. Це покриття не відблискує у разі потрапляння світла та стійке до механічних пошкоджень. Необхідну стійкість Klipsch R-820F надають підлогові опори, форма яких була змінена та стала елегантнішою.

На передній панелі Klipsch R-800F змонтована пара великих басовиків діаметром 8 дюймів. Вони мають жорсткі та легкі дифузори з IMG з тонким мідним покриттям, що надає колонкам цілком впізнаваний зовнішній вигляд. Високочастотний динамік встановлений у запатентованій рупорі Trastrix, геометрія якого була трохи допрацьована. Тепер рупор має плавнішу внутрішню форму, а його площа збільшена. Все це дало змогу додатково вирівняти діаграму спрямованості колонки, а також краще погоджувати її низькочастотну та високочастотну секції.

Твітер має запатентовану конструкцію підвісу купола, яка забезпечує його лінійне переміщення для виключення фазових спотворень. Склепіння ВЧ-динаміка виготовлене з алюмінію, а підвіс — з каптону, який має чудові антирезонансні характеристики.

Загалом акустика має досить помітний зовнішній вигляд, проте якщо потрібно, щоб Klipsch R-800F не виділялася в інтер'єрі, її передню панель можна закрити захисною сіткою. Вона має надійну магнітну фіксацію та не вібрує за будь-якої гучності звуку. Колонки Klipsch R-800F чудово підходять для стереосистем і домашнього кінотеатру, а завдяки високій чутливості вони чудово уповноважені з будь-якими інтегральними підсилювачами й AV-ресиверами.

Характеристики Klipsch R-800F

Число смуг 2
Кількість динаміків 3
Тип корпусу фазоінвертор Trastrix на задній панелі
Твітер 1" (25 мм) твітер з алюмінієвою купольною мембраною, поміщений у рупор Tracrix 90 х 90 градусів
СЧ/НЧ-випромінювач 2 х 8" (203 мм) СЧ/НЧ-драйвер із дифузором IMG, покритим міддю
Діапазон частот 35 Гц — 21 кГц
Чутливість 97 дБ (2,83 В/1 м)
Номінальний імпеданс 8 Ом
Підведена потужність підсилювача 150-600 Вт (пікова)
Частоти поділу смуг 1700 Гц
Вхідні роз'єми пари гвинтових клем
Гриль знімний
Габарити (ШхВхГ) 277x1093x443 мм
Вага 24,5 кг

Колонка Klipsch R-50M є найбільшою з двох поличних моделей, представлених в оновленій серії Reference Base. Порівнюючи з попередніми колонками цієї серії, найбільші доробки тут торкнулися високочастотного випромінювача. У твітера використовується алюмінієвий купол діаметром 1 дюйм на підвісці LTS, виготовленій із каптону (поліамідної плівки). Завдяки цьому вдалося додатково підвищити прозорість звучання на верху і зробити його ще детальнішим і повітряним. Зовнішнє оздоблення колонок виготовлене чорною текстурною плівкою під натуральне дерево.

Квадратний рупор Tracrix 90 х 90 також був доопрацьований для отримання рівномірнішої діаграми спрямованості та підвищення ефективності роботи твітера. Форма рупора стала плавнішою, а логотип тепер нанесений безпосередньо на його нижній край. Ще один помітний елемент, низькочастотний динамік із куполом IMG, покритим міддю, залишився в Klipsch R-50M практично незмінним. Однак деякі нововведення є і тут — кріпильні елементи басовика (як і рупора Tracrix) сталі в нових колонках помітнішими. За допомогою захисних сіток, що мають надійну магнітну фіксацію, всю передню панель колонки можна приховати, зробивши її максимально непомітною в інтер'єрі.

Низькочастотний динамік у Klipsch R-50M має діаметр 5,25 дюйма та відтворює насичені та опрацьовані баси, які важко очікувати від таких невеликих колонок. Динамік нагрудний на фазоінвертор, вихідний отвір якого виведено на задню панель. Там само розміщений і вхідний блок, представлений парою гвинтових клем.

Колонки Klipsch R-50M можна використовувати в стереосистемах для озвучування кімнат середніх розмірів, а також у всіх каналах домашнього кінотеатру. У разі розміщення на якісних стійках ці колонки звучать без помітного фарбування навіть за високої гучності та формують протяжну та сфокусовану звукову сцену. Висока чутливість, традиційно характерна для акустики цієї фірми, забезпечує Klipsch R-50M широкий динамічний діапазон і гарну сумісність із різними підсилювачами.

Характеристики Klipsch R-50M

Число смуг 2
Кількість динаміків
Тип корпусу фазоінвертор на задній панелі
Твітер 1" (25 мм) твітер з алюмінієвою купольною мембраною, поміщений у рупор Tracrix 90 х 90 градусів
СЧ/НЧ-випромінювач 5,25" (133 мм) СЧ/НЧ-драйвер із дифузором IMG, покритим міддю
Діапазон частот 62 Гц — 21 кГц
Чутливість 93 дБ (2,83 В/1 м)
Номінальний імпеданс 8 Ом
Підведена потужність підсилювача 85-340 Вт (пікова)
Частоти поділу смуг 1660 Гц
Вхідні роз'єми пари гвинтових клем
Гриль знімний
Габарити (ШхВхГ) 178x338x215 мм
Вага 5 кг

Акустична система Klipsch R-30C входить до оновленої серії Reference Base цієї компанії та призначена для використання в центральному каналі домашнього кінотеатру. Попри те, що за назвою цієї моделі її можна вважати молодшою щодо другої колонки для центрального каналу в цій лінійці, насправді цей висновок був би не зовсім правильним. За своєю конфігурацією Klipsch R-34C не має аналогів у колишній серії Base, оскільки на її передній панелі встановлено чотири НЧ-динаміки порівняно невеликого діаметра.

Таке рішення дало змогу зробити корпус колонки невеликої висоти за його чималої ширини. Klipsch R-30C чудово підходить для використання з ТВ із великою діагоналлю екрана або навіть із відеопроєкторами. Передня панель АС закривається захисною сіткою з магнітною фіксацією.

Колонка обладнана низькочастотними динаміками діаметром 3 дюйми, литі дифузори яких IMG мають мідне покриття. Кріплення випромінювачів до передньої панелі виготовлений гвинтами з великими декоративними головками, що є одним із змін у дизайні акустики нової серії Reference Base. У центрі колонки розміщений фірмовий рупор Tracrtix, з новою геометрією внутрішньої частини. Як і в інших колонках серії, у Klipsch R-30C встановлений твітер з алюмінієвим куполом діаметром 1 дюйм. Склепіння високочастотного динаміка встановлене на підвісі з каптону (поліамідної плівки), який забезпечує його лінійне переміщення (технологія LTS). Настроювання роздільного фільтра в колонці виготовлене так, щоб, за збереження загального тонального балансу, що відповідає іншим колонкам цієї серії, зробити звучання діалогів максимально розбірливим і натуральним. Для під'єднання до підсилювача передбачена одна пара гвинтових клем.

Корпус Klipsch R-30C виготовлений з MDF і має гарне внутрішнє демпфування для виключення фарбування звуку. Отвори двох запатентованих фазоінверторів Trastrix зі зниженим рівнем акустичних шумів виведені на передню панель. Отже, Klipsch R-34C можна встановлювати близько до стіни або в закритих нішах, не побоюючись спотворень на низьких частотах.

Характеристики Klipsch R-30C

Число смуг 2
Кількість динаміків 5
Тип корпусу фазоінвертор Trastrix на передній панелі
Твітер 1" (25 мм) твітер з алюмінієвою купольною мембраною, поміщений у рупор Tracrix 90 х 90 градусів
СЧ/НЧ-випромінювач 4 х 3" (89 мм) СЧ/НЧ-драйвер із дифузором IMG, покритим міддю
Діапазон частот 82 Гц — 21 кГц
Чутливість 96 дБ (2,83 В/1 м)
Номінальний імпеданс 8 Ом
Підведена потужність підсилювача 100-400 Вт (пікова)
Частоти поділу смуг 1600 Гц
Вхідні роз'єми пари гвинтових клем
Гриль знімний
Габарити (ШхВхГ) 660x133x157 мм
Вага 5,9 кг
